مبدل آنالوگ به دیجیتال 16 بیتی 100ksps با خروجی موازی
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| سازنده: | دستگاه های آنالوگ (فناوری خطی) | شماره قطعه: | LTC1605IG#PBF |
|---|---|---|---|
| بسته / مورد: | SSOP-28 | قطعنامه: | 16 بیت |
| نرخ نمونه برداری: | 100 Ksps | ولتاژ تغذیه: | تک 5 ولت |
| محدوده ورودی: | دوقطبی، مثبت یا منفی 10 ولت | INL: | به علاوه یا منفی 2.0 LSB حداکثر |
| SNR: | 86 دسی بل معمولی | اتلاف نیرو: | 55 مگاوات معمولی |
| ارجاع: | داخلی یا خارجی | رابط خروجی: | 16 بیتی یا دو بایتی موازی |
| کد تاریخ: | 23+ | نوع نصب: | نصب سطحی |
| وضعیت سهام: | موجود است | ||
| برجسته کردن: | ADC نمونه برداری 16 بیتی,مبدل آنالوگ به دیجیتال 100ksps,مبدل آنالوگ به دیجیتال نمونه‌برداری با خروجی موازی |
||

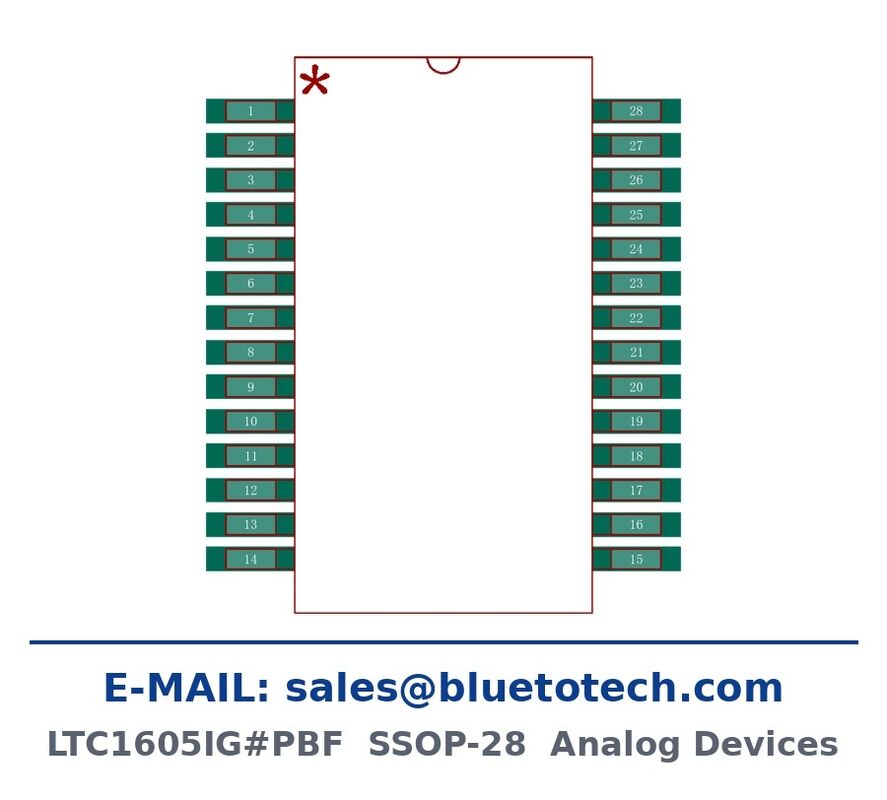

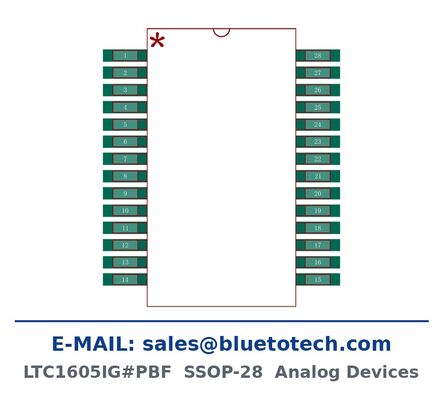

LTC1605IG#PBF مبدل آنالوگ به دیجیتال 16 بیتی با نرخ نمونه‌برداری 100 کیلوسمپل در ثانیه در بسته SSOP-28 · ایمیل: sales@bluetotech.com
مبدل آنالوگ به دیجیتال 16 بیتی، 100 کیلوسمپل در ثانیه با ورودی دو قطبی 10 ولت
این LTC1605IG#PBF یک مبدل آنالوگ به دیجیتال 16 بیتی با نرخ نمونه‌برداری 100 کیلوسمپل در ثانیه از Analog Devices (Linear Technology) است که با یک منبع تغذیه 5 ولتی کار می‌کند و تنها 55 میلی‌وات توان مصرف می‌کند. نگهدارنده نمونه، مرجع دقیق، مبدل تقریب متوالی خازن سوئیچ شده و کلاک داخلی تنظیم شده همگی در یک بسته ادغام شده‌اند که بخش جلویی آنالوگ را به یک بسته به همراه چند قطعه جداسازی محدود می‌کند.
محدوده ورودی استاندارد صنعتی مثبت یا منفی 10 ولت است، بنابراین سنسورهای صنعتی، حلقه‌های 4-20 میلی‌آمپر با مقاومت حسگر و زنجیره‌های سیگنال دو قطبی می‌توانند بدون نیاز به تغییر سطح اضافی متصل شوند. دقت DC با حداکثر 2.0LSB INL مثبت یا منفی در 16 بیت بدون کد از دست رفته در طول دما تضمین شده است و SNR معمول 86 دسی‌بل نیازهای اندازه‌گیری AC را پوشش می‌دهد.
ویژگی‌های کلیدی
- رزولوشن 16 بیتی، نرخ نمونه‌برداری 100 کیلوسمپل در ثانیه، تضمین عدم وجود کد از دست رفته
- منبع تغذیه تکی 5 ولت با مصرف توان معمول تنها 55 میلی‌وات
- محدوده ورودی دو قطبی مثبت یا منفی 10 ولت
- غیرخطی بودن انتگرالی حداکثر مثبت یا منفی 2.0LSB
- نسبت سیگنال به نویز معمول 86 دسی‌بل
- مرجع داخلی یا خارجی، کلاک همگام‌سازی شده داخلی
- خروجی موازی 16 بیتی یا دو بایتی سازگار با میکروپروسسور با سیگنال BUSY
- بسته 28 پین SSOP، منبع دوم بهبود یافته برای ADS7805 و AD976
مشخصات فنی
| سازنده | Analog Devices (Linear Technology) |
| شماره قطعه | LTC1605IG#PBF |
| بسته / مورد | SSOP-28 |
| رزولوشن | 16 بیت |
| نرخ نمونه‌برداری | 100 کیلوسمپل در ثانیه |
| ولتاژ تغذیه | تکی 5 ولت |
| محدوده ورودی | دو قطبی، مثبت یا منفی 10 ولت |
| غیرخطی بودن انتگرالی | حداکثر مثبت یا منفی 2.0 LSB |
| SNR | 86 دسی‌بل معمول |
| اتلاف توان | 55 میلی‌وات معمول |
| مرجع | داخلی یا خارجی |
| رابط خروجی | موازی 16 بیتی یا دو بایتی، با BUSY |
| کد تاریخ | 23+ |
| نوع نصب | نصب سطحی |
کاربردهای معمول
جمع‌آوری داده‌های صنعتی و ورودی‌های آنالوگ PLC، ابزار دقیق و تحلیل طیف، گیرنده‌های حلقه 4-20 میلی‌آمپر، تجهیزات پزشکی و تست، نظارت بر کیفیت توان و انرژی، و هر زنجیره سیگنال دو قطبی 10 ولتی که به مبدل موازی 16 بیتی نیاز دارد.
موجودی، بسته‌بندی و قیمت‌گذاری
LTC1605IG#PBF در بسته‌بندی اصلی ADI (Linear Technology) با کدهای تاریخ 23+ موجود است و قابلیت ردیابی کامل دارد. سفارشات در لوله‌های ضد الکتریسیته ساکن با جاذب رطوبت، بسته‌بندی شده در کارتن‌های صادراتی ارسال می‌شوند.
فاکتور مواد (BOM) یا مقدار و قیمت مورد نظر خود را ارسال کنید، زمان تحویل و هزینه حمل و نقل در همان روز کاری تایید می‌شود. نمونه‌ها می‌توانند برای تست صلاحیت ترتیب داده شوند.
ایمیل: sales@bluetotech.com
لطفاً شماره قطعه دقیق و مقدار مورد نیاز خود را هنگام استعلام ذکر کنید. حداقل تعداد سفارش: 10 قطعه.
